Åskskydd - Jordtag - EMC skydd

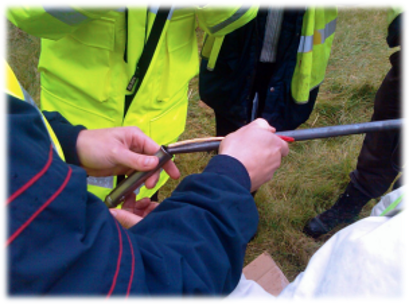

JORDTAG – DEFINITIONEN AV BEGREPPET JORDTAG
Med begreppet ”jordtag” avses jordspett (ett eller flera), tillhörande jordlina och ev jordplåt(ar) samt den jordmassa som omger jordspetten, jordlinan och andra ingående delar.
Ett enskilt jordspett är således endast en liten del av ett komplett jordtag.
Vad är ett bra värde på ett jordtag?
Det beror på anläggningens storlek, kravbild och syftet med jordtaget.
Som exempel anger åskskyddshandboken 10 ohm som ett riktvärde, men detta får inte ses som ett absolut värde. För nätstationer i elnätet krävs klart lägre värden.
Lantbruksfastigheter har specifika krav på både potentialskydd och jordtag, och ibland även ett åskskydd.

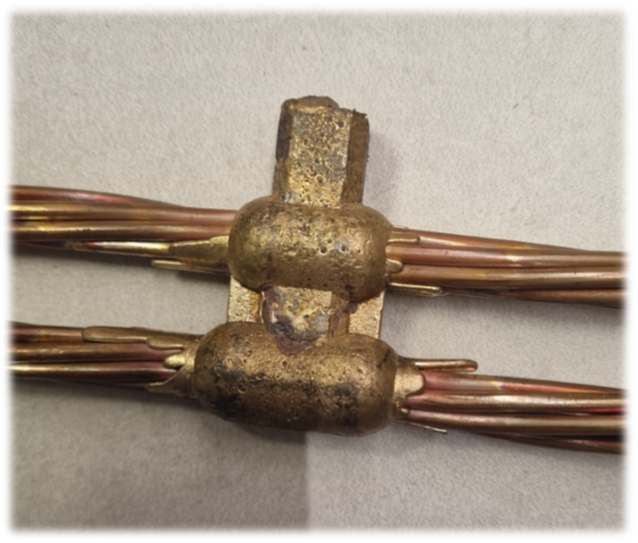

EXOTERMISK SVETSNING
En underskattad metod för skarvning av jordlina eller vid jordning av armeringär exotermisk svetsning, men mycket vanlig i våra grannländer, t ex i Norge.
Med enkla medel får du en perfekt och hållbar sammansvetsning. Viktigt vid högfrekventa störningar och även vid sammanfogning armering / jordlina.
Metoden föreskrivs ofta när det ställs höga krav på åskskyddet eller vid höga krav på EMC-skyddet.
Exempelvis består strömstöten från ett åsknedslag en ansenlig högfrekvent komponent!
ÅSKA – SOLSTORMAR
Är behovet att skydda mot åska, eller en kombination av flera kravbilder, blir lösningarna helt olika !
Vi vet att klimatförändringarna oundvikligen leder till lite kraftigare åskoväder, vilket betyder högre krav på åskskyddet. Blixtar har en högfrekvent komponent, vilket man måste ta hänsyn till !
Solstormar kan allvarligt störa elnätet och andra känsliga installationer. Det finns flera exempel på detta. Vetenskapen räknar även med att solstormar blir mycket vanligare.
Åskskydd respektive skydd mot solstormar kräver lite olika åtgärder!
SKYDD MOT ELEKTROMAGNETISK STRÅLNING
I vardagstal omnämns förkortningarna EMP och EMC, och ibland förväxlas beteckningarna.
EMC – electromagnetic compability. Se standard om vilken strålning en utrustning får avge respektive vad utrustningen kan ”tolerera”.
EMP – elektromagnetisk puls. Uppstår t ex vid solstormar, men givetvis även vid atombombs-explosioner. Det sistnämnda delas upp i två olika situationer, LEMP respektive HEMP.
EMP tätning för kabel finns, t ex Roxtec EMC-sortiment. Krävs ett starkt skydd mot högfrekvent strålning, t ex vid solstormar krävs även speciellt utformade tätningar vid dörrar och ibland speciella lösningar om det finns fönster.
Vi har ingen egen svensk standard för EMC, däremot finns EMMA handboken utgiven av Fortifikationsverket, samt annan information och kravspecifikationer.

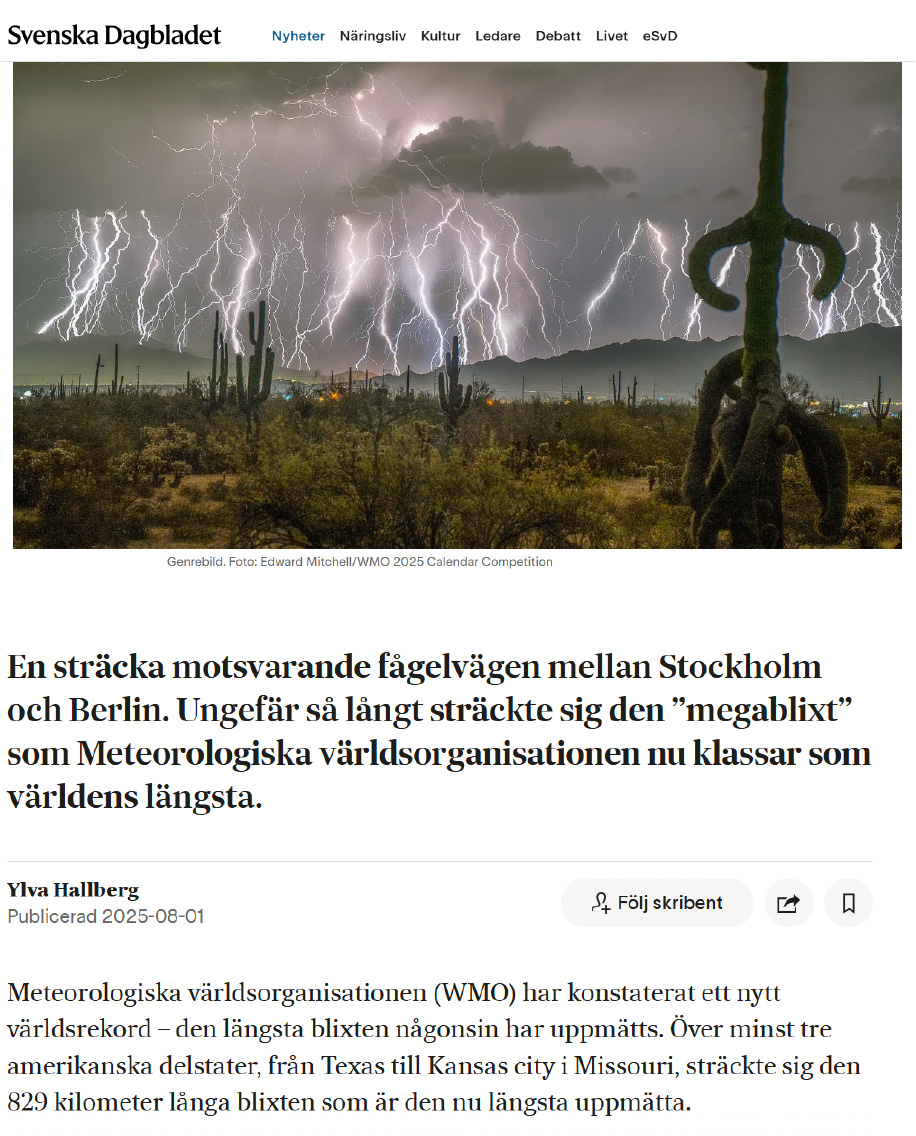

BLIXTAR
Klicka på bilden för en förstoring
